Für die Leitungsführung in Schubladen und Auszügen aller Art bringt igus die draw-e-chain auf den Markt. Dank Minimalismus im konstruktionstechnischen Design ist der Preis der kompakten Energiekette 30 Prozent niedriger als bei kostengünstigsten Standard e-ketten. Das schützt vor teurer Überdimensionierung, gerade wenn die Anwendung nur wenig bewegt wird.

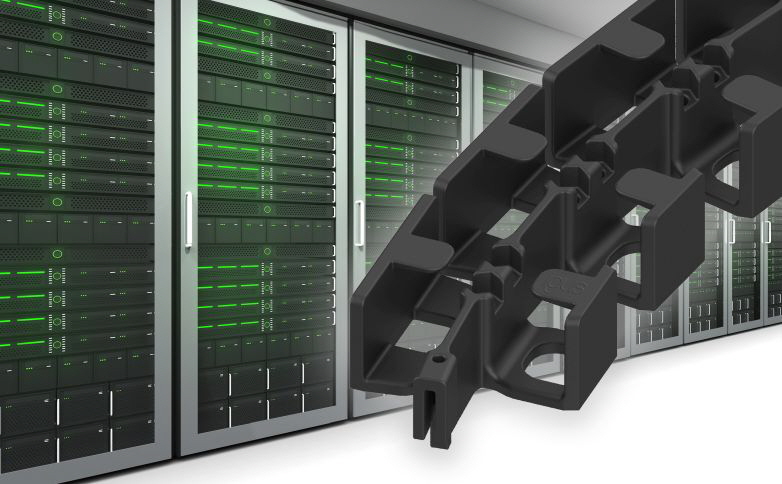

Die draw-e-chain bietet ein flaches, einfaches und günstiges Design zur Leitungsführung bei Auszügen und Schubladen jeglicher Art, beispielsweise in Server-Racks.
Von der Schublade im Campingbus bis zu Auszügen von Server-Racks in Rechenzentren: Für Leitungsführungen in Anwendungen, in denen Bewegung nur gelegentlich stattfindet, sind industrielle Energieketten für hunderttausende Zyklen überdimensioniert. Anwender würden für Eigenschaften zahlen, die sie nicht benötigen. „Wir haben deswegen die draw-e-chain entwickelt, eine neue kompakte Low-Cost-Energiekette für die Leitungsführung in Schubladen und Auszügen aller Art“, erklärt Jörg Ottersbach, Leiter Geschäftsbereich e-ketten bei igus. Die neue Energiekette hat einen Biegeradius von 45 mm, eine Außenbreite von 45 mm und eine Außenhöhe von nur 22 mm. „Somit ist sie 13 Prozent flacher als unsere bislang flachste Standard e-kette B17.1.048.0.“
Minimalismus im Design macht draw-e-chain besonders günstig
Die draw-e-chain ist aber nicht nur kompakter als Standardmodelle, sondern auch günstiger. Der Grund: Es existieren keine mechanisch komplexen Bauteile. Die im Spritzguss gefertigte e-kette benötigt keine Kettenglieder, um sich zu falten. Stattdessen sind die Segmente flexibel genug, um die erforderliche Biegung zu ermöglichen. Dank dieses Verzichts auf Kettenglieder besteht die draw-e-chain aus nur sechs Segmenten pro Meter, die sich dank eines einfachen Stecksystems mit geringstem Aufwand und somit kostengünstig verbinden lassen. „Dank dieses Minimalismus im konstruktionstechnischen Design kostet die draw-e-chain 30 Prozent weniger als unsere günstigste Standard e-kette“, so Ottersbach.
Montage in wenigen Minuten erledigt
Die draw-e-chain ist so konzipiert, dass Anwender sie innerhalb kürzester Zeit per Hand montieren können. Gedacht ist die Low-Cost-Energiekette für einen um 90 Grad gedrehten Einbau, etwa an der seitlichen Innenwand einer Schublade. Anschlusselemente sind nicht notwendig. In den Segmenten der Leitungsführung befinden sich Bohrungen zum Anschrauben. „Auch das Einlegen von Leitungen ist schnell erledigt“, so Ottersbach. Anders als bei Standard e-ketten existieren keine Stege, die Anwender erst öffnen müssten. „Sie können die Leitungen einfach von oben durch die biegbaren Laschen der Energiekette drücken. Das ist in wenigen Sekunden erledigt.“
Produktübersicht
Für mehr Informationen bitte auf die untenstehenden Links klicken:
Über igus
Die igus® GmbH produziert aus Hochleistungskunststoffen Maschinenelemente zur Anwendung in Bewegung, die sich durch eine hohe Lebensdauer und einen geringen Wartungsaufwand (Schmiermittelfreiheit) auszeichnen. Dies spart Kosten und steigert die Produktivität. Das Produktportfolio umfasst über 100.000 Lösungen ab Lager, die durch Systeme und Services komplettiert werden. Die Innovationskraft von igus® schlägt sich in Hunderten neuen Produkten und Lösungen pro Jahr nieder.
igus® Produkte werden intensiv getestet, um gezielt Vorhersagen über die Lebensdauer in unterschiedlichsten Anwendungsszenarien zu treffen. Alle Produkte und Lösungen lassen sich online simulieren und konfigurieren. Zudem werden Muster für eigene Tests zur Verfügung gestellt. Die Lieferung erfolgt schnell und wird nicht durch Mindestbestellmengen eingeschränkt.
Das familiengeführte Unternehmen mit Sitz in Köln ist in 35 Ländern vertreten und beschäftigt weltweit ca. 3.800 Mitarbeiter. |
|
